E-09Engenharia elétrica
Diagramas unifilares e as built elétrico
Levantamento em campo e atualização da documentação técnica da instalação. É pré-requisito prático para PIE, laudo elétrico e qualquer ampliação de carga.
O que é verificado
Os itens abaixo são o escopo de verificação da frente elétrica da CFE. O que entra na proposta depende do objeto contratado e está sempre escrito nela.
Anomalia · ponto de atenção

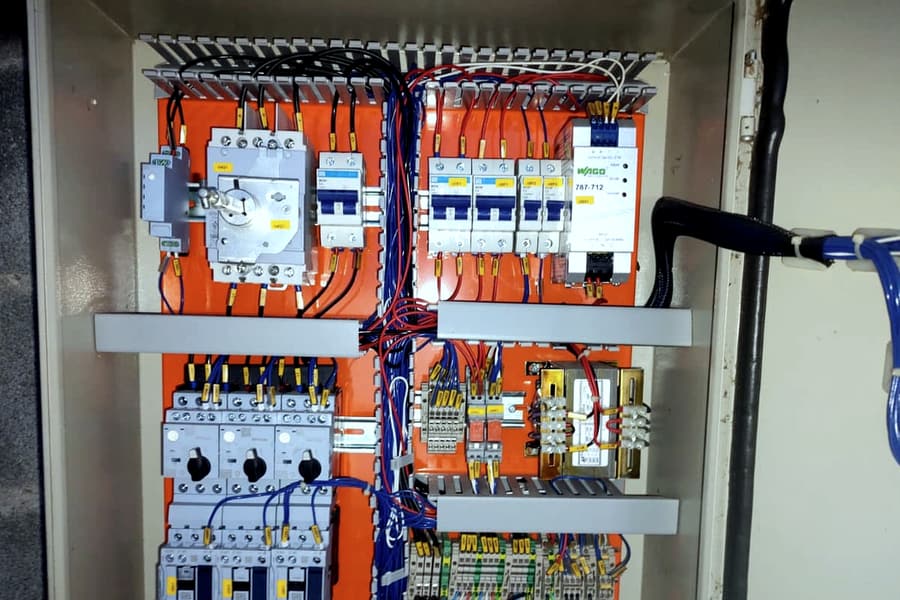

Alta concentração de condutores e organização interna deficiente, com dificuldade de rastreabilidade visual.
Registro de vistoria · CFEData
Classificação visual preliminar. Confirmar em inspeção técnica.
| Item verificado | O que se mede | Norma |
|---|---|---|
| Quadros, circuitos e proteções | Identificação, integridade e aquecimento | NBR 5410 |
| Conexões sob carga | Temperatura por termografia, sem desligar a instalação | NBR 5410 |
| Aterramento | Medição, avaliação e verificação da equipotencialização | NBR 5419 |
| SPDA | Captação, descidas e aterramento: inspeção e registro dos componentes | NBR 5419 |
| Capacidade da entrada | Demanda, cargas existentes e viabilidade para novas cargas | NBR 5410 |
| Documentação da instalação | Diagramas, relatórios, registros e pendências | NR-10 10.2.4 |
O que este laudo não cobre
Não incluído
Execução de adequações identificadas durante o levantamento.
Peça uma proposta
Descreva o que está acontecendo. A CFE ajuda a definir o objeto técnico. Só então faz uma proposta com escopo, premissas, visitas previstas e entregáveis.
